Самодельный станок "за один день"

[val0581]

Всё началось с того, что моя жена заявила мне: "на улице холодно и мокро, а я хочу крутить педали".

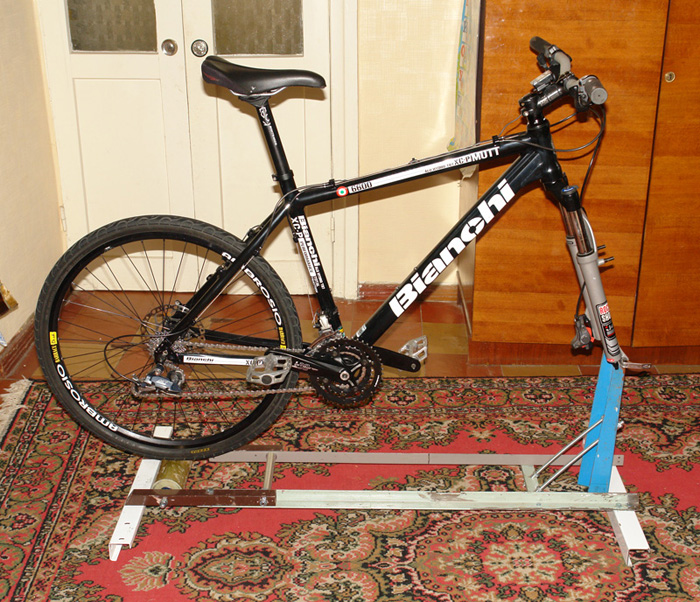

Порылся я в интернете по теме велотренажёров и решил с минимальными затратами собрать велостанок самостоятельно. Порывшись в железяках я нашёл алюминиевый ролик диаметром 80мм в длину170мм и весом около 3кг. На заводе попросил что бы в нём выточили посадочные места под подшипники и две полуоси. Подшипники взял 202 закрытые, подешевше. После того как всё поточили взялся за сборку. Использовал то, что попалось под руку. Вот что получилось.


На сборку потратил один день.

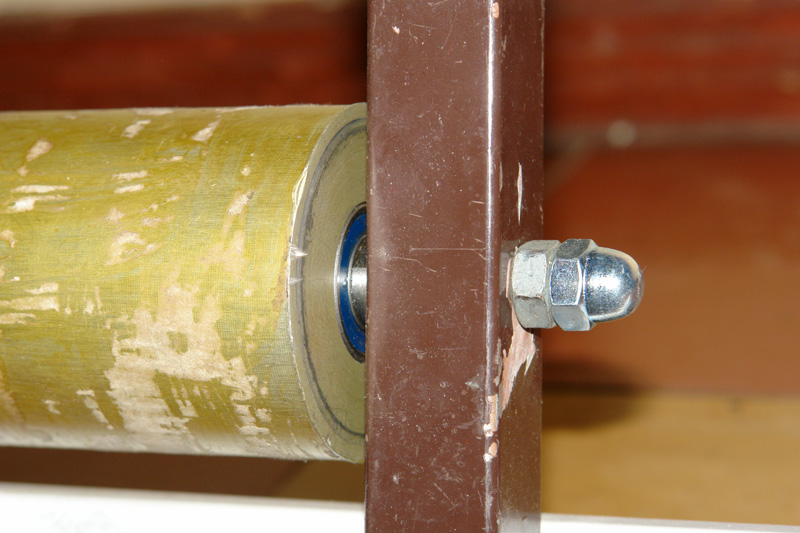

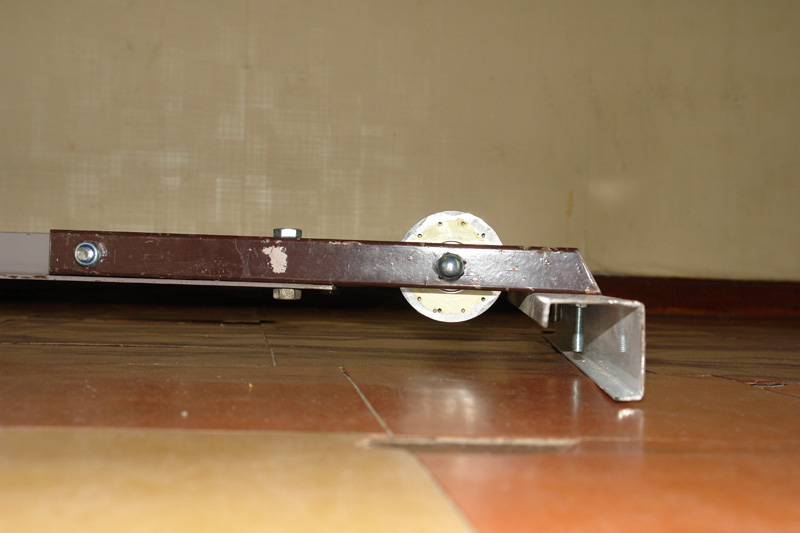

Вот фото отдельных узлов:

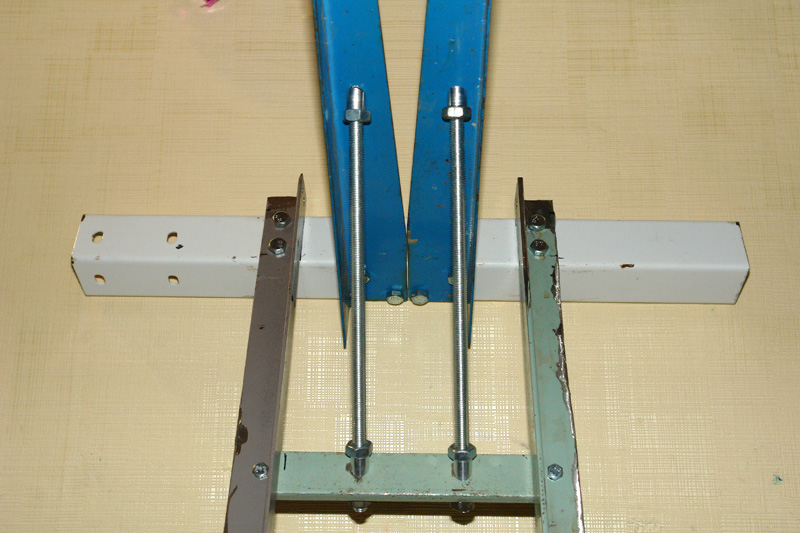

Рама сделана из уголка30/30, задняя часть сделана из квадратного профиля.
Нагрузка меняется за счёт переключения передач.
Общие впечатления такие, как будто едешь по мокрому песку.

[qweer]

val0581, даа... конечно не совсем тру , но за рвение +1
если бы ещё такой брусок, а лучше два то мог бы из подручних средств и старой камеры сделать полноценный станок, без фсяких разбирательст велосипеда
"ну то из того что было я его слипила "
мир всем

[dreddimon]

Одобряем
ЗЫ жди гостей ))

[kol4in]

Осталось только велокомп прикрутить на заднее колесо и все)))

[velomama]

Осталось только велокомп прикрутить на заднее колесо и все)))

Велокомп на заднее колесо прикручен.

Кайф просто обалденный. Хорошая подготовка к велосезону. Надеюсь, что теперь для меня горки будут в прошлом. Максимальную скорость которую я выдала на тренажере 31 км/ч, наверное можно и больше.

[Goragor]

а что создает нагрузку?

[val0581]

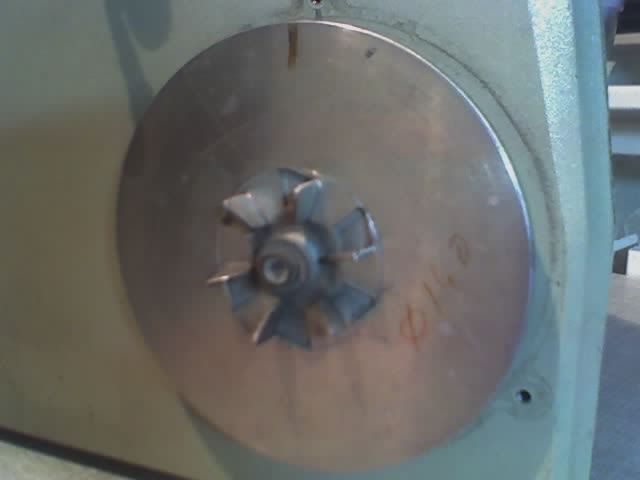

Как такового тормоза в этой конструкции нет. Нагрузку регулирую передаточным соотношением и давлением в шинах. Перед запрессовкой подшипников я заложил в них побольше смазки из-за чего вал крутиться без наката и с небольшим усилием. Есть задумка сделать индукционный магнитный тормоз, наподобие этого


здесь два диска, один стальной а второй алюминиевый, к дискам подводиться магнит на расстояние 0,5-1мм и он за счёт магнитной индукции тормозит диски, магнит на фото не показан.

[Giantlemann]

А когда крутишь, разве хвост не виляет?

[val0581]

Стоит как вкопанный. При интенсивном педалировании колесо гуляет в пределах одного сантиметра.

[ПАПА_РОМА]

"За изобретение 5..."

а что создает нагрузку?

Можно подкинуть ремень на шкив генератора и соседям электричество продавать .И спорт и прибыль в дом!

А когда крутишь, разве хвост не виляет?

Будет вилять если руки с руля убрать.

[val0581]

Будет вилять если руки с руля убрать.

И без рук не виляет, стоит как вкопанный.
Немного начинает подвиливать при интенсивном педалировании на большой нагрузке, но не критично.
