Устранение люфта в тормозных ручках от Avid

Сообщение #163009 » 30.06.2011 21:27


Многие владельцы Avid'овской гидравлики сталкиваются с проблемой люфта тормозных ручек и диком их дребезжании на расколбасах.
Ща я вам расскажу как с этим бороться.

1.) Роемся и находим свои шестигранники, а также маленькую крестовую отвертку.
2.) Откручиваем понравившуюся нам ручку и снимаем её с руля:

3.) Выкручиваем маленький болтик, который находится на пластиковой шайбе между самим рычагом ручки (серебристый) и системой (белая):

4.) Выкручиваем самый большой болт под шестигранник:

5.) Достаём пружину и ту самую "шайбу" из системы:

6.) Наблюдаем такую картину, если чего либо не хватает из того, что лежит на столе (пружина, меленький и большой болт, а также шайба), значит кто-то что-то не выкрутил:

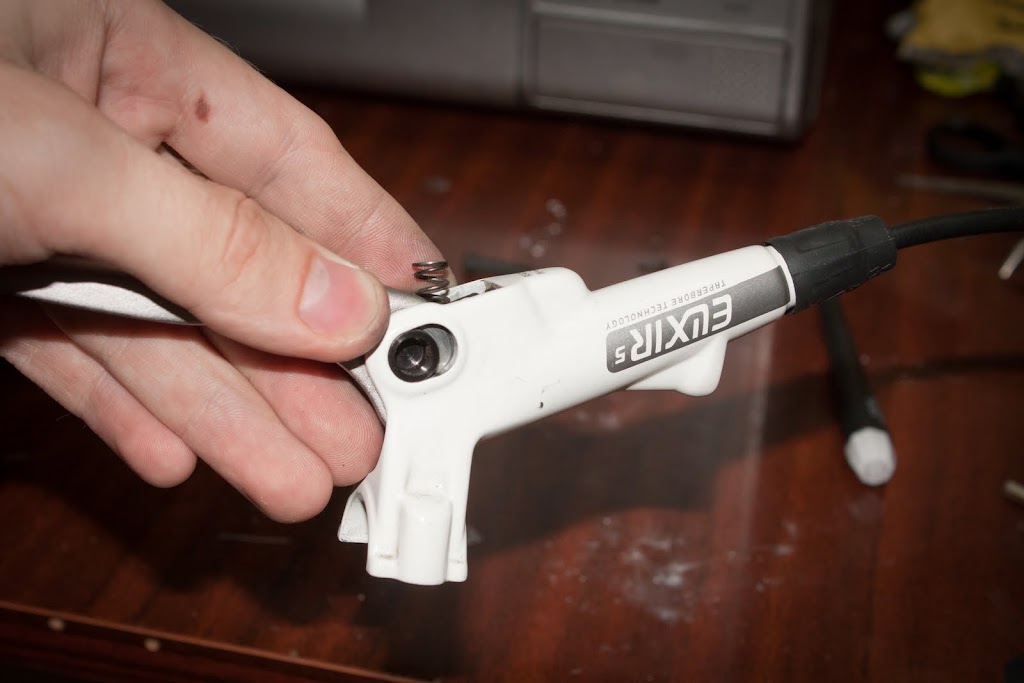

7.) Следующим шагом будет то, что мы выдавим цилиндр, который держит тормозной рычаг:

8.) После того, как цилиндр был извлечен можно вынимать сам рычаг из системы (система остаётся герметичной, т.е. её не надо будет прокачивать):

9.) Берем пластиковую бутылку (именно её, а не что либо иное, ибо проверено многочисленной аудиторией "На себе", материал надежный для данных целей и прослужит как минимум года три!):

10.) Вырезаем кусочек бутылки, чтоб он был в своей плоскости как можно ровнее и без всякого рельефа:

11.) Берем вырезанный кусочек бутылки и одну из шайб (их всего две), которые были между цилиндром и ручкой и вырезаем две новые шайбы аналогичных размеров:

12.) Получаем примерно следующее:

13.) Теперь необходимо сделать дырку в новой шайбе, она должна быть такой же, как и в оригинальной шайбе Читать далее...:

14.) После того, как две шайбы готовы, необходимо их "примерять", чтоб они налазили на цилиндр Читать далее...

15.) Вставляем оригинальные шайбы в ручку, а Сверху! них по обе стороны кладем вырезанные нами ранее из бутылки шайбы, после чего аккуратно вставляем ручку с шайбами в систему, Читать далее...

16.) Заталкиваем цилиндр обрано в ручку Читать далее...

17.) Загоняем на своё место пружину с толстой шайбой Читать далее...

18.) Важным замечанием будет то, что пружина должна попасть в отверстие цилиндра (оно сквозное и с помощью отвертки можно помочь пружине попасть на своё место)

19.) Вкручиваем маленький болтик, который мы соответственно первым и выкручивали в шайбу:

20.) Тащимся от того, какие четкие тормоза мы имеем и наслаждаемся отсутствием люфта.
Надеюсь что доступно описал :hi
