Обсуждение технических аспектов светодиодных фар

[ale]

Ага, вначале я тоже думал, что все просто.
Но некоторые подводные камни нашлись.....
ATTINY45. Аппаратные ШИМ и АЦП - конечно используются. Куда ж без них. Полностью свой вариант выложу, когда закончу.

Кто-нибудь знает где у нас можно купить LDO стабилизатор на 3.3В в корпусе SOT23? Типа LM3480-3.3.

[Running Stream]

дурацкий вопрос к знатокам: есть фонарик диодный немудрёный - матрица из 9-ти диодов, картридж вынимаемый на 3хААА. если туда втулить 4хААА (есть в наличии картридж тех же габаритов, но на 4 пальца) - не взорвётся?:)
какие последствия могут быть?

[felix]

ale
...очень интересно....ждем схему)))
....а я тут пока кавыряю всякие не дорогие варианты типа mc43063)
Running Stream
...нада заглянуть в душу этому фонарю....если там что нить похожее на драйвер?)))...если есть то не взорвеца)

[rexen]

Running Stream
Если "немудрёный", то думаю нет там никаких микросхем и стабилизаторов,
а значит есть хороший шанс попалить светодиоды. Взорваться не взорвутся а просто тихо сдохнут.

[petroff]

берите на вооружение(с)
http://www.ixbt.com/news/hard/index.shtml?09/37/35

[ale]

Уже больше года прошло, а этот светодиод в продаже так и не появился. Самым энергоэффективным остаются R2.

[rexen]

Фу, еле обратно нашёл эту тему... надо бы на неё линк сделать в теме про освещение [off](и заодно исправить орфографическую ошибку в названии темы)[/off].
ale,
ну как дела с контроллером продвигаются?
Я вот сделал второй заплыв в гугле на тему светодиодных фонариков - жемчужины не нашёл. И как понял, никто напрямую с МК не рулит выходными полевиками - вроде проблема с точностью и быстродействием обратной связи. До конца так и не понял. Но в основном юзают спец-драйверы для светодиодов. С МК максимум - управляют этими самыми драйверами.
А мне бы хотелось обойтись минимумом деталей и выжать из МК побольше - сделать хороший функционал.

[Роман]

Как показала практика (возвращение ночью с одной из покатушек на Авдеевку) - свет на веле у меня ни к черту...

Поэтому, после долгих раздумий и поиска информации в инете, я наконец-то решился и заказал себе через Инет (в Луганске) все необходимое для велофары:
1 светодиод Z-Power LED P4 Star 3,5 Вт - 240 Лм - 55 грн., колиматор - 15% - 15 грн., драйвер питания светодиода (несколько режимов: 2 режима мигания, 3 уровня яркости) - 45грн., также купил на Маяке корпус и по мелочи: переключатель, кабель питания, алюминиевый радиатор от процессора, отсек для 4 АА аккумудятора (акумы уже были у меня - NiMg 2700 емкость ) и т.д. ИТОГО: около 170 грн.

Решил фару собирать отдельно: светодиод+ драйвер в одном корпусе на руль, аккумы в корпусе - в сумку на раму
Собирал 1 день, так как не мог определиться с формой самой фары. Наконец собрал!!!! Светит СУПЕР!! Несколько режимов света очень удобно - можно выбрать время свечения и силу света. Замерял ток в цепи аккумов - 0,65А, по расчетам исходя из емкости 2700 в макс. режиме должно хватать на 4 часа (что-то сильно долго), в реале еще не пробовал.
На днях куплю детали и сваяю схемку контроля разряда аккумов и тогда проверю время работы фары в реале. Ну вот и все.
P.S. фото скоро выложу.

[Роман]

На сколько заряда хватает непрерывной работы?

Насколько герметична конструкция?

Какая масса, практичность крепления?

Фору пока не герметизировал - в принципе дело 5 мин. - не вижу необходимости так как стараюсь не ездить в дождь.
масса самой фары на руле - грам 100-150. все остальное в сумке на раме: - вес 4 АА + пластиковый корпус - ??? грам.

крепиться с помощью 2-х металических хомутов (на рынке купил) - подсмотрел здесь на сайте - кто-то уже крепил ими Феникс на руль - ПРОСТО, НАДЕЖНО и ДЕШЕВО.

В принципе, фара будет ставиться на руль только при езде в темное время, а так - в сумке.

[rexen]

Роман,
а можно подробнее про схему и идеи - не могу никак определиться, юзать ли тоже имеющиеся 4 "пальчика" металлгидридных или взять акумы литиевые или герметичный свинцовый...

[Роман]

Роман,
а можно подробнее про схему и идеи - не могу никак определиться, юзать ли тоже имеющиеся 4 "пальчика" металлгидридных или взять акумы литиевые или герметичный свинцовый...

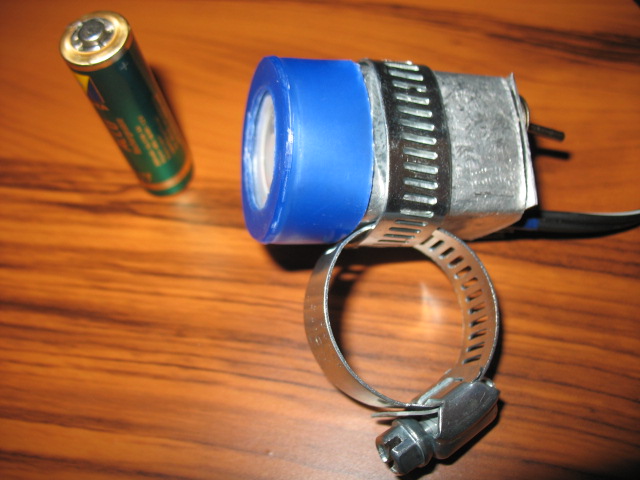

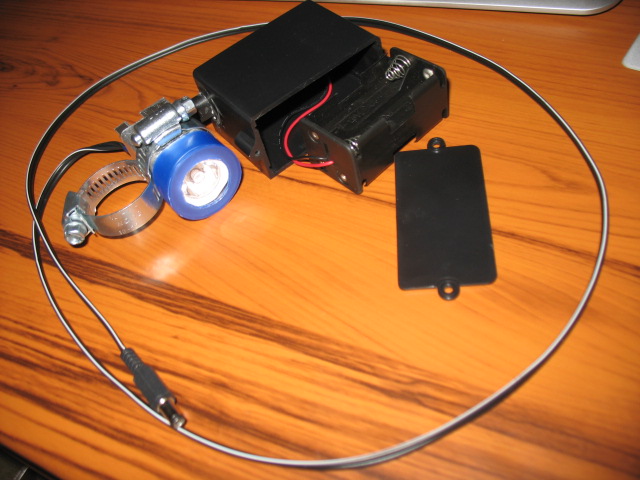

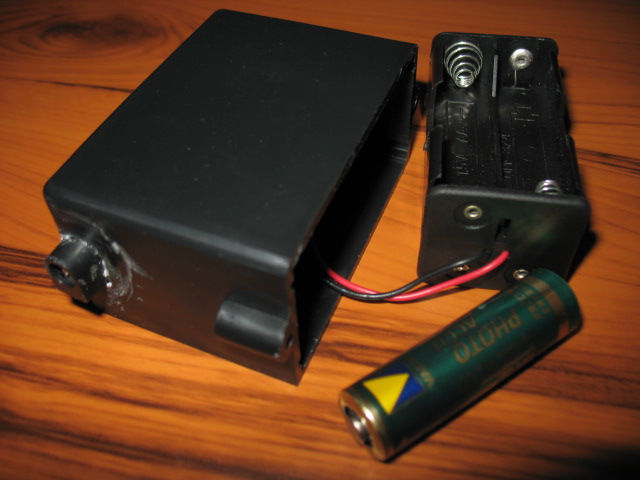

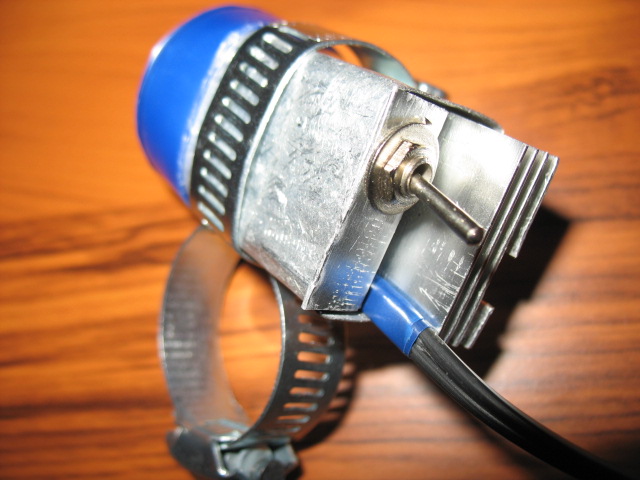

вот фото фары

[Роман]

по поводу вида аккумов:
-свинцовые - дешевые тяжелые громоздкие, но можно взять большую емкость
-литиевые не нужно перед зарядкой разряжать и вроде пишут что дорого (цену не знаю)
- NiMh - вроде то шо надо - легкие (сравнительно) недорогие

P.S. на Маяке аккум свинцовый стоит - 60грн. (4А*ч или 7 не помню) вес - наверное 1 кг., зарядка к нему -120грн., а можно и за 30 грн.

[rexen]

Свинцовые есть и малогабаритные.
Литиевые долго не живут и боятся холода.
У НиМг - "эффект памяти" - надо разряжать перед зарядкой...
А что за драйвер использовал?

[felix]

Свинцовые есть и малогабаритные.
Литиевые долго не живут и боятся холода.
У НиМг - "эффект памяти" - надо разряжать перед зарядкой...
А что за драйвер использовал?

Мой выбор НиМг (АА)......сели ,поставил другой комплет, нету запасного комплекта, вставил батарейки....липота)))) + есть штекер, можно воткнуть и свинцовый 6в (но не буду этого делать, лишний килограмм возить это жесть)

[Роман]

А что за драйвер использовал?

Линейный токовый стабилизатор 3.0 - 6 В до 1,1А с (3 режима): http://beriled.biz/product_51.html

* Входное напряжение 3.0-5.5V (максимально 6В)
* МК (микроконтроллерное) управления яркостью
* Три режима .
* Выбор режимов кратковременным выкл./вык. питания
* Выходной ток до 1,1А (Для питания одного светодиода рекомендуемое входное напряжение 3,6...5,5 В)
* 3 линейных токовых стабилизатора АМС7135

[felix]

Хм..я чет не соображу как линейный стабилизатор может обеспечить номинальный ток белому светику от 3х вольт
Рома из каких соображений брал линейный??..у него кпд не очень

[Роман]

Хм..я чет не соображу как линейный стабилизатор может обеспечить номинальный ток белому светику от 3х вольт
Рома из каких соображений брал линейный??..у него кпд не очень

не от трех вольт, а от 4 АА = 1,2*4 = 4,8 В
линейный драйвер взял и все тут. я чем больше читал - тем больше ничего не понятно.... не заморачивайся!
и еще потому, что е него (у драйвера) есть несколько режимов (основных- 5, всего-16) управления светом - что очень удобно.

[Роман]

хотел поехать ночью сфотать как светит мой фонарь - а аккумов только 4 шт. - или горит фонарь - или работает фотик........... а старые батарейки (нашел дома) фотик не потянул.. вот так.

[rexen]

Попалась случайно на глаза статейка про фонарик на МК - странички 18-19 из дайджеста РадиоХобби 6'2002.
Применён PIC12C672, группа белых 5мм светиков, Литиевая батарейка и минимум обвязки - пара полевиков, кондёры, диоды и кнопки. Прошивка контроллера в hex-файле и исходный код на ассеблере доступны по адресу http://www.segment.nl/download/012019-11.zip

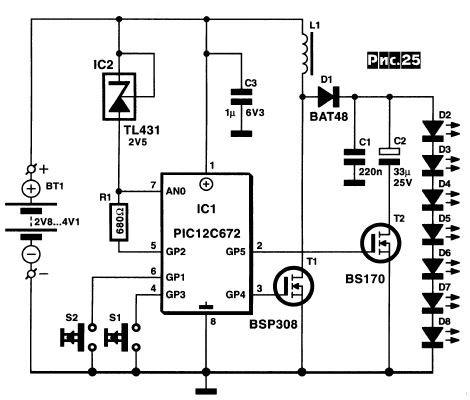

схема:

[felix]

Ну раз тут такая пьянка выкладываю схему тоже чисто на мк, только не импульсная ,но кпд достаточный)
