Обсуждение технических аспектов светодиодных фар

[rexen]

ale, брателло,
поделись схемкой своего драйвера на МК
меня более всего напрягает ОС по току светодиода - самый главный затык

[ale]

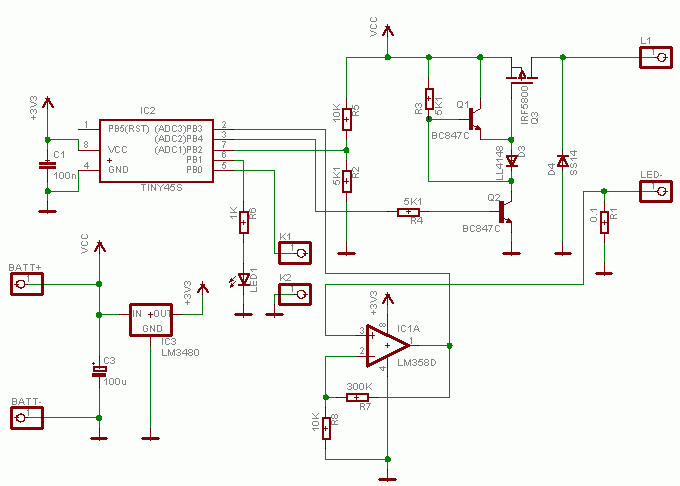

Там все обычно - маленький резистор как датчик тока (уже не помню какой именно) -> усилитель на ОУ -> АЦП контроллера (я не был уверен, что получится с достаточной точностью измерять напрямую, поэтому решил усиливать).

[felix]

Ну так этж линейный стабилизатор тока

[rexen]

Скоро у меня будет импульсный.
Кстати, в ATTiny45 можно пары входов АЦП конфигурировать как дифференциальные и включить внутренний усилитель с коэффициентом умножения 20 - в итоге напряжение с токового датчика-резистора можно подавать прямо в МК, без предварительного усиления. Только провода покороче.
Вот пример: http://speleo.ru/phpBB3/viewtopic.php?f=31&t=573

[felix]

rexen, как соберешь , поделись результатом...интересно))

[ale]

Ну так этж линейный стабилизатор тока

Если ты покажешь мне здесь линейный стабилизатор тока - я тебе ящик пива. Если не сможешь - то ты мне. Идет?

Кстати, в ATTiny45 можно пары входов АЦП конфигурировать как дифференциальные и включить внутренний усилитель с коэффициентом умножения 20 - в итоге напряжение с токового датчика-резистора можно подавать прямо в МК, без предварительного усиления.

Знаю. Теоретически можно использовать. Но посмотрел на характеристики ацп в дифференциальном режиме в атмеловском даташите, посчитал, пришел в ужас и отказался. Хотя может на практике все оказалось бы не так страшно....

[felix]

ale, ну от того что яркость управляеться шимом импульсным он не стал

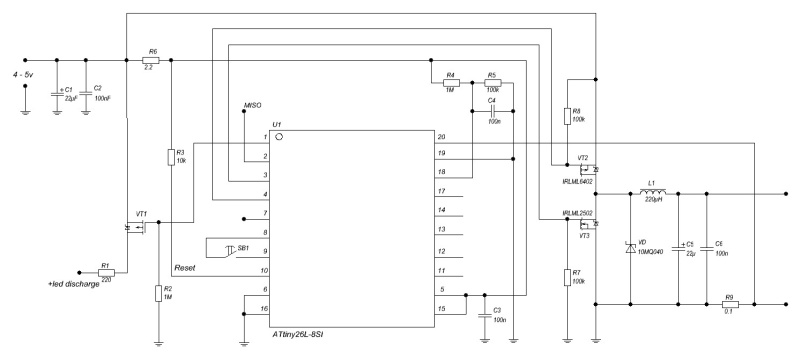

Просто ожидал увидеть нечто подобное:

[ale]

Не понимаю, что тебе не нравится и откуда ты взял "линейность"? Разница в наших схемах только в том, что у тебя диод шунтируется транзистором, что позволяет немного поднять КПД, а я не стал с этим заморачиваться.

Или тебе не понравилось отсутствие индуктивности? Так это скриншот схемы платы управления из игла, которую я потом в нем же и разводил. Катушка стоит не на плате, поэтому на схеме обозначена только точка куда припаивать (L1).

А линейный стабилизатор из этой схемы никак не получится.

Так понятнее?

[rexen]

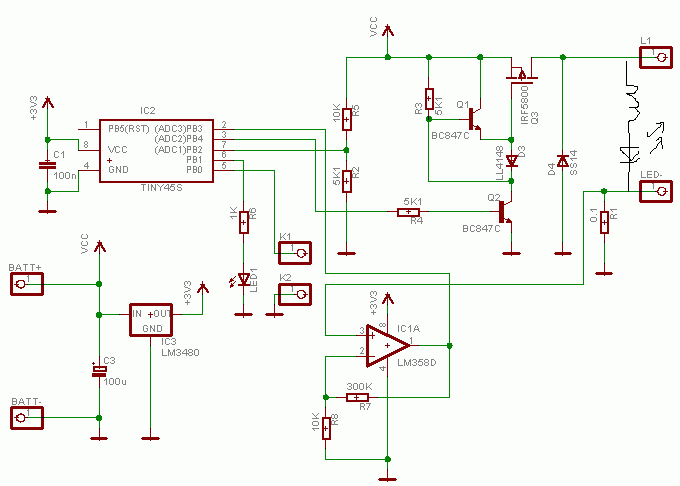

ale, для полного счастья надо ещё кондёр параллельно светодиоду пририсовать
Я пытался с даташита ATtiny45 выудить характеристики АЦП, чтобы понять, при каком сопротивлении токового датчика можно будет обеспечить приемлемую точность стабилизации... но чойто не вкурил с первого раза... Что именно тебе в нём не понравилось?

[ale]

ale, для полного счастья надо ещё кондёр параллельно светодиоду пририсовать

Имхо, в данном случае (управление светодиодом с ОС по току) - не обязательно. На практике так и работает.
И если ставить - то не параллельно диоду, а параллельно цепи "диод + резистор". Мне это было конструктивно неудобно.

Что именно тебе в нём не понравилось?

Характестики АЦП в диф. режиме:
Absolute accuracy (Including INL, DNL, and Quantization, Gain and Offset Errors) Gain = 20x 20.0 LSB
Integral Non-Linearity (INL) (Accuracy after Offset and Gain Calibration) Gain = 20x 10.0 LSB
Gain Error Gain = 20x 15.0 LSB

Хотя если ошибки всегда дают отклонения в одну сторону, то один раз персонально под свой кристалл можно и настроить. Не серийную же вещь делаем.....
Судя по твоей ссылке выше, это получается. Наверное так и сделаю в следующий раз.

[felix]

ale, с чего ты взял что мне твоя схема чем то не нравица? я например сам такую бы не придумал и уж точно бы прогу не написал ), просто смутило отсутвие индуктивности и наличие усилителя. Bот бы упростить схему и избавица от усилка было бы камильфо) , тем более тинька вроде бы позволяет.
Интересует алгорит работы схемы...что там происходит при нажатиях ? какие градации яркости? сколько их? токи, напряжения, кпд? Что идикато разряда там показывает...горит? мигает? отключаеца ли при определенном разряде аккумов?

[ale]

felix, ну с усилителем уже разобрались выше.
короткие нажатия - включение и переключение режимов (всего два: примерно 250 мА и примерно 800 мА).
долгое нажатие - выключение.
светодиод индицирует состояние аккумуляторов: при уменьшении напряжения начинает мигать. и чем ниже, тем чаще. всего четыре градации.

[Leo]

Нужен совет.

У меня есть
3 светика (3вата, 3,7вольт, 700мА),
8 аккумуляторов (1,2вольта, 2800мА)
желание собрать фару

У меня нет драйвера.

Подключение:
батарея питания 4,8вольт 5600мА
(4х1,2х2800мА + 4х1,2х2800мА параллельно)
светики паралельно (3х700мА=2100мА)

ГДЕ-ТО ТАК Я ЭТО СЕБЕ ПРЕДСТАВЛЯЮ.

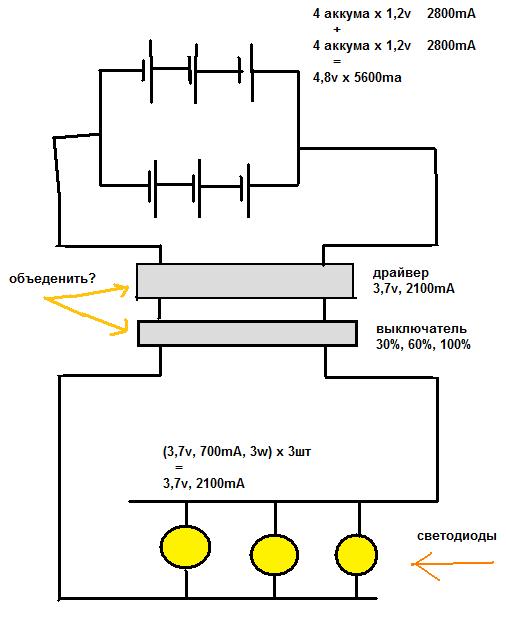

ТИПА СХЕМА


Правильно ли такое подключение?(может есть более рациональный?)

Кто может помочь в изготовлении драйвера-выключателя?

буду оч благодарен.

[felix]

Ну если ты уже потратился на светики и аккумы.....то не городи огород и закажи в нэте драйвер
например здеся)
http://beriled.biz/category_27.html

[Роман]

Leo, тут вроде уже писали что не желательно включать акумы паралельно, типа уравнительные токи и т.д. сам не очень шарю - как по мне паралельно это только дольше будет светить или светодиод можно помощьнее включить - но опять все засит от драйвера - у меня например 4 акума это 4,8 В , рабочее напряжение драйвера (входное от акумов ) от 4 до 6 В, ток на выходе драйвера - 0,7А (это как раз на такой светодиод как у тебя).. так по твоей схеме не желательно включать светодиоды паралельно - их включают только последовательно - а так могут по разному гореть - один ярче один слабее из -за разных ВАХ (вольтамперная характеристика), кароче включай так: 1 светик - 1 драйвер - 4 акума последовательно, и так еще одну фару - всего две фары, правда надо драйвера 2...

[Роман]

выключатель надо ставить после акумов, а так как у тебя при выключенной фаре акумы будут разряжаться на схему ..

[felix]

Leo, кстати выше ale привел готовую схему, все детали на ней доступны....бери и паяй....токо прошивку надо у него попросить)

[Leo]

Роман, спасибо, не увидел-не-до-читал... тока последовательно или по одному...
felix, чёто я как-то не шарю в схемах, но попытаюсь...
СПАСИБО.
