Апгрейт фонаря EDI-T P2, купленный в Storm inc.

[ASA]

Всем добрый день!

Вот решил улучшить этот девайсик, а точнее провести замену светодиода, т.к. ну что-то совсем он неярко светит.

В процессе подписывания рисунков в связи со спешкой и большой увлеченностью процессом были допущены некоторые орфогрфические ошибки. Поэтому прошу не судить строго

Удачного просмотра..

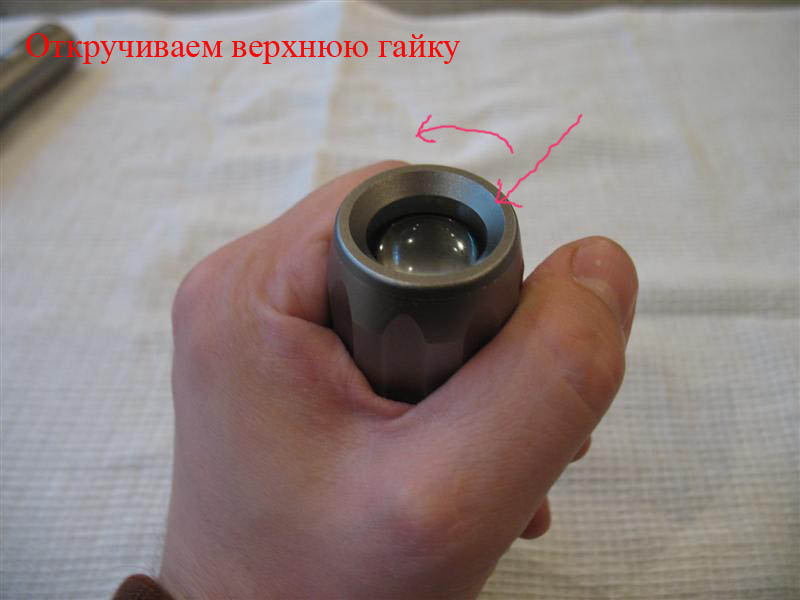

Вот инфа с сайта производителя http://www.edi-t.net/wordpress/?p=192 там так все красиво нарисовано но совсем не честно и правильно написано..

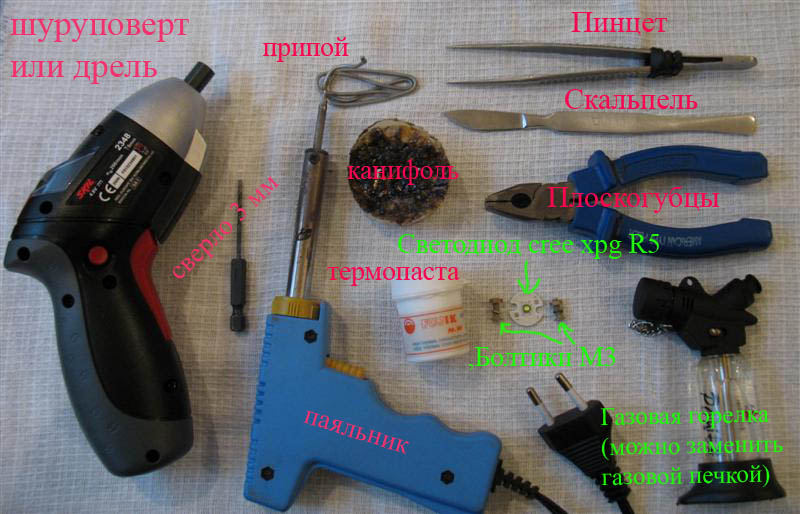

[ASA]

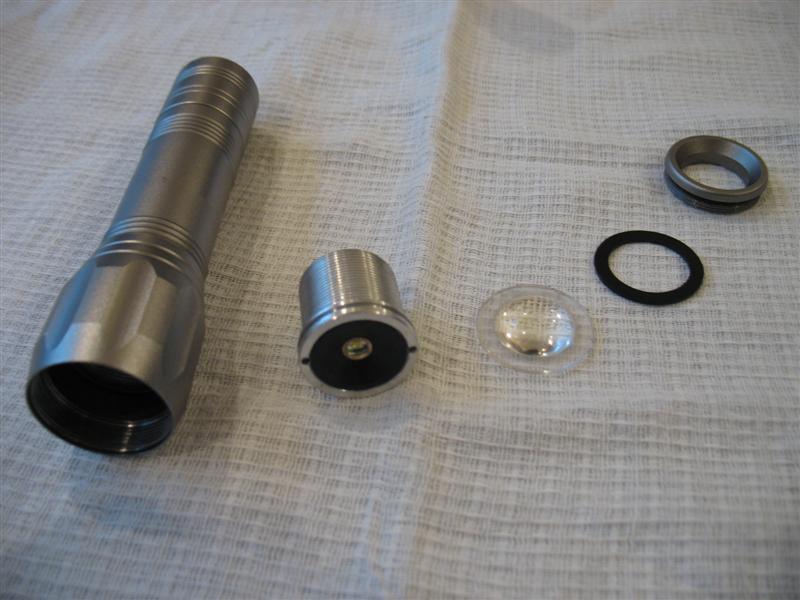

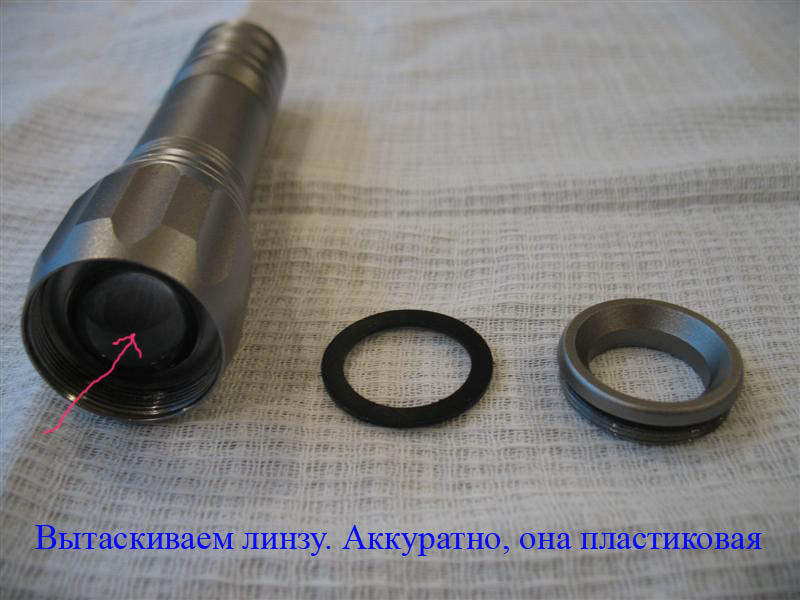

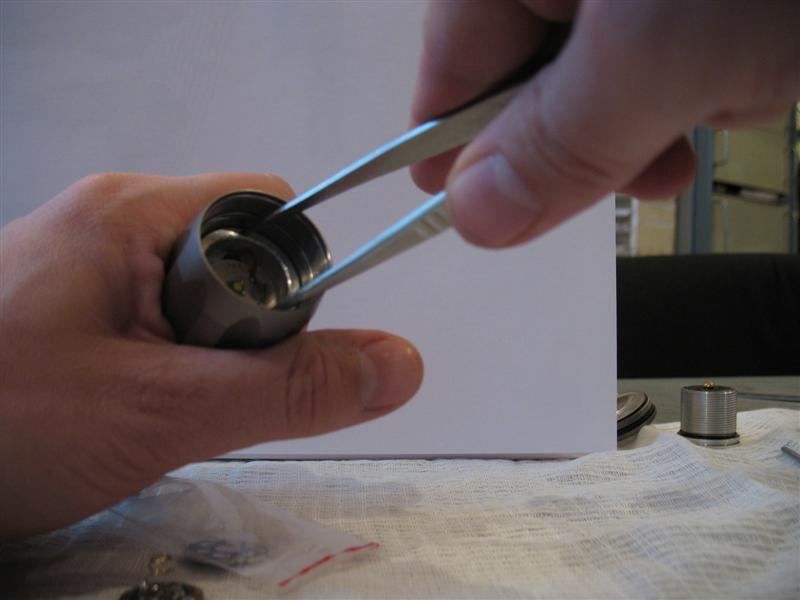

едем дальше

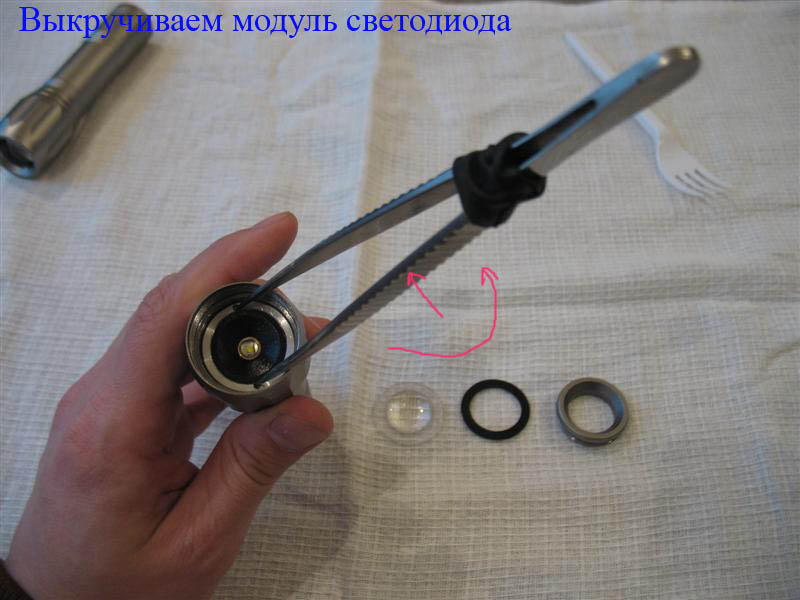

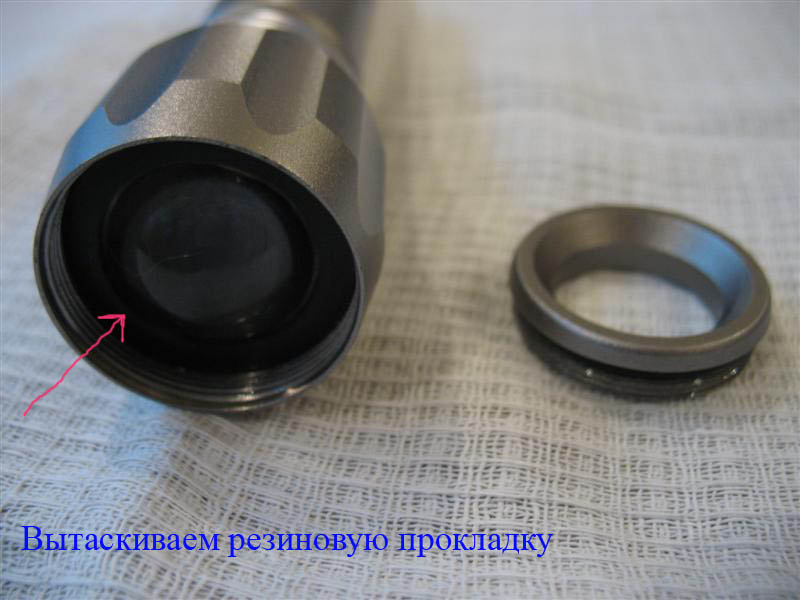

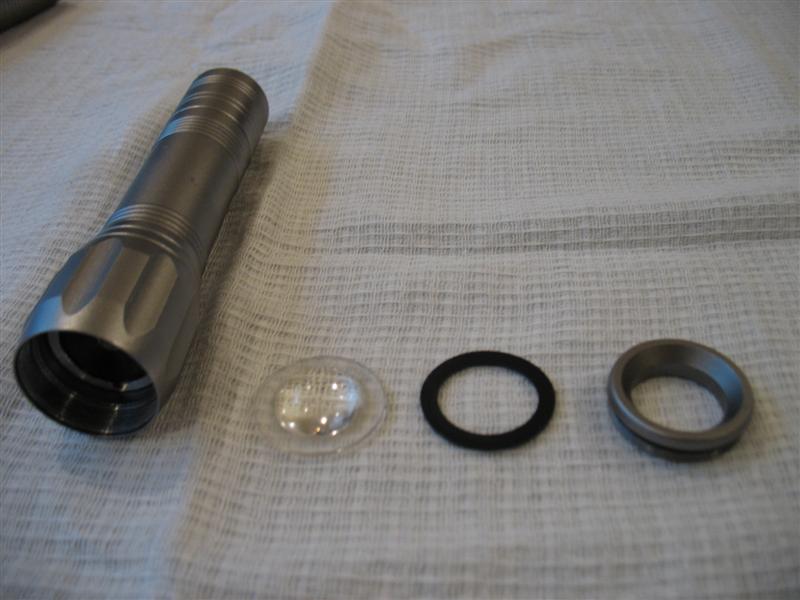

[ASA]

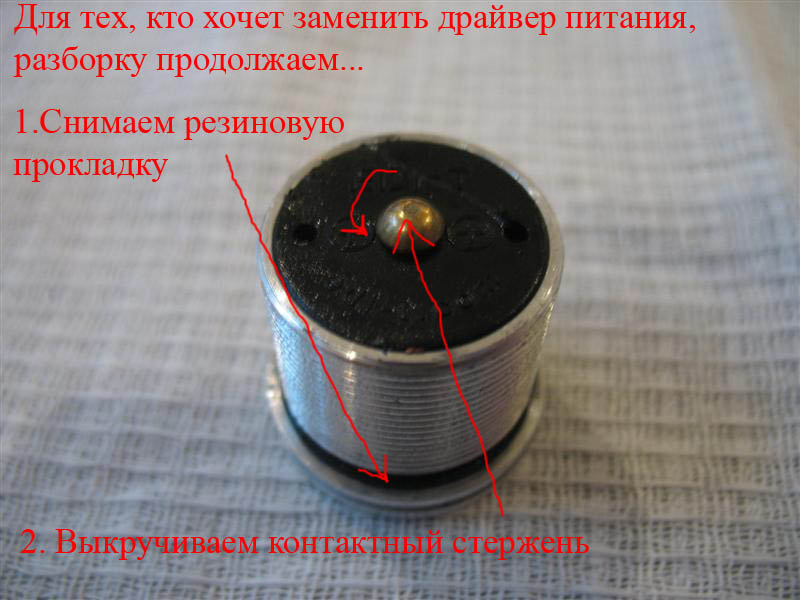

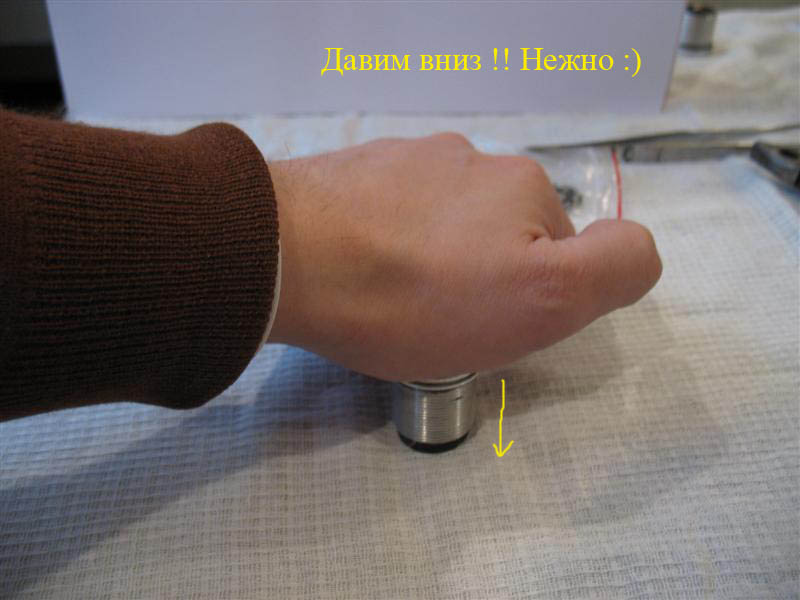

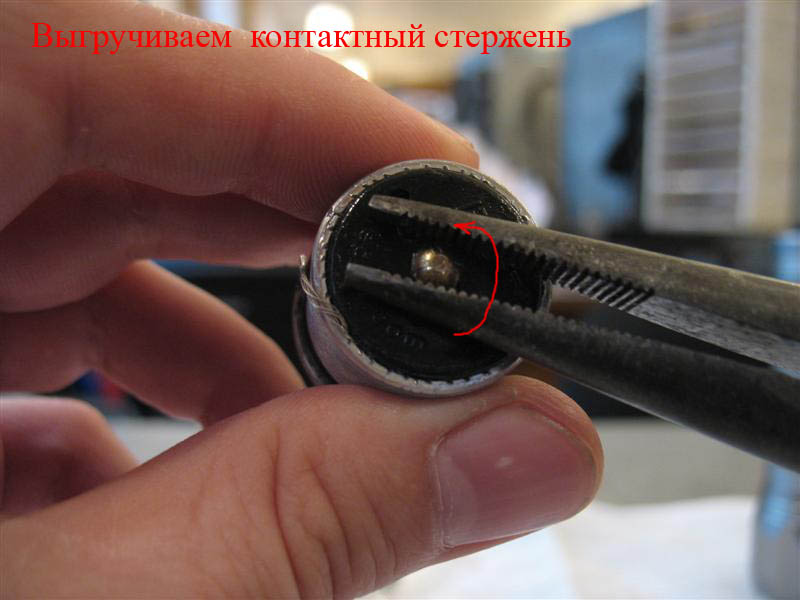

еще

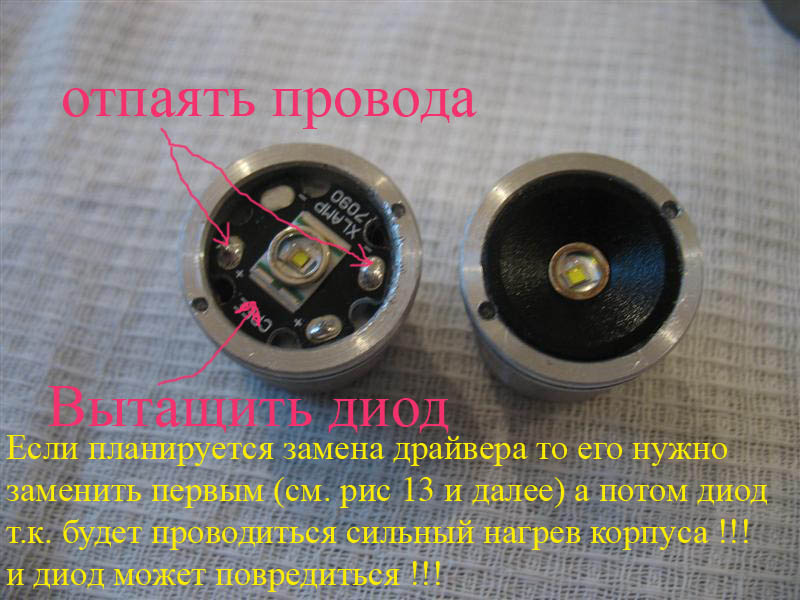

[ASA]

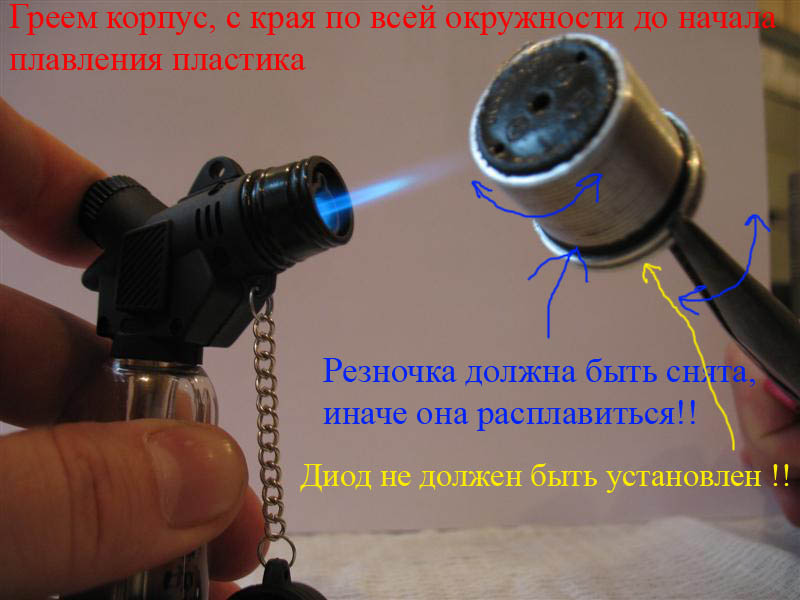

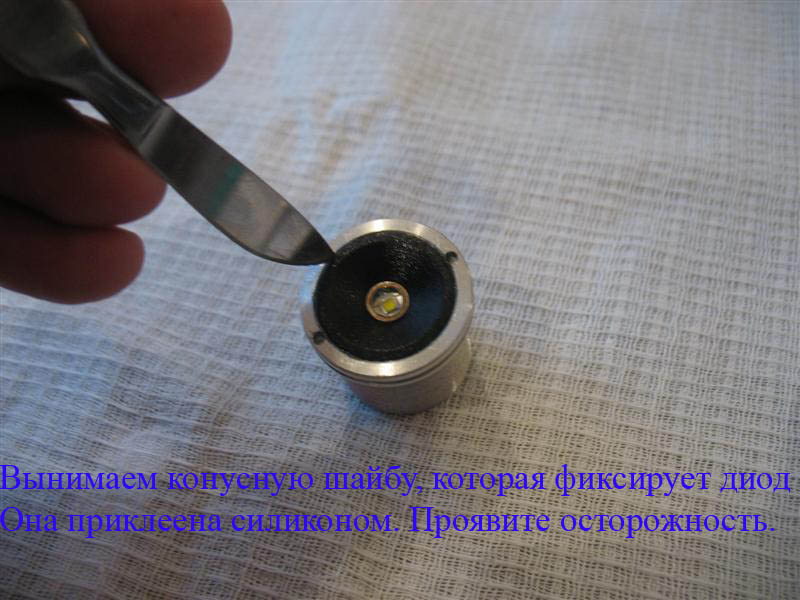

и еще

[ASA]

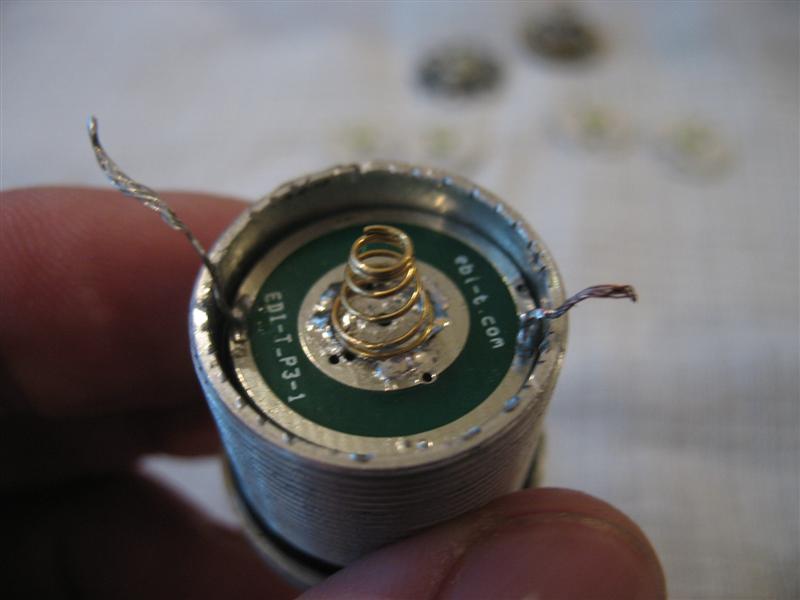

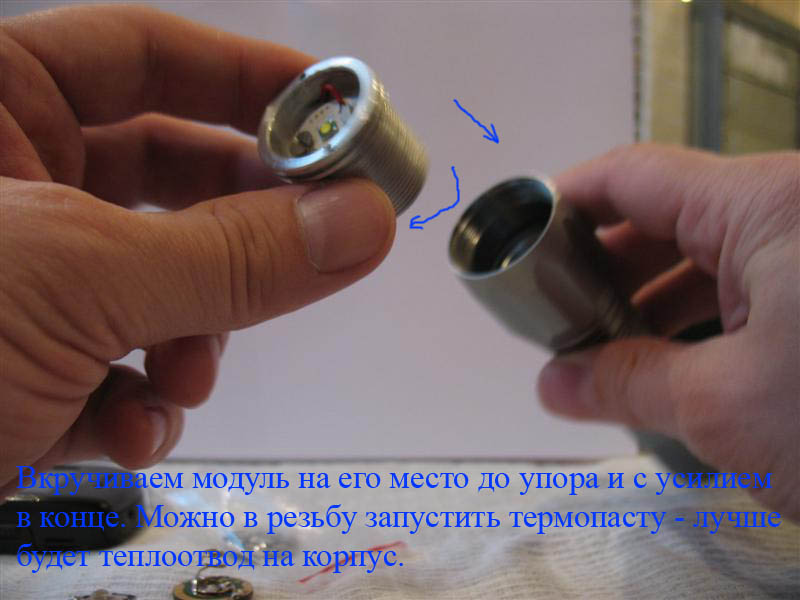

и еще

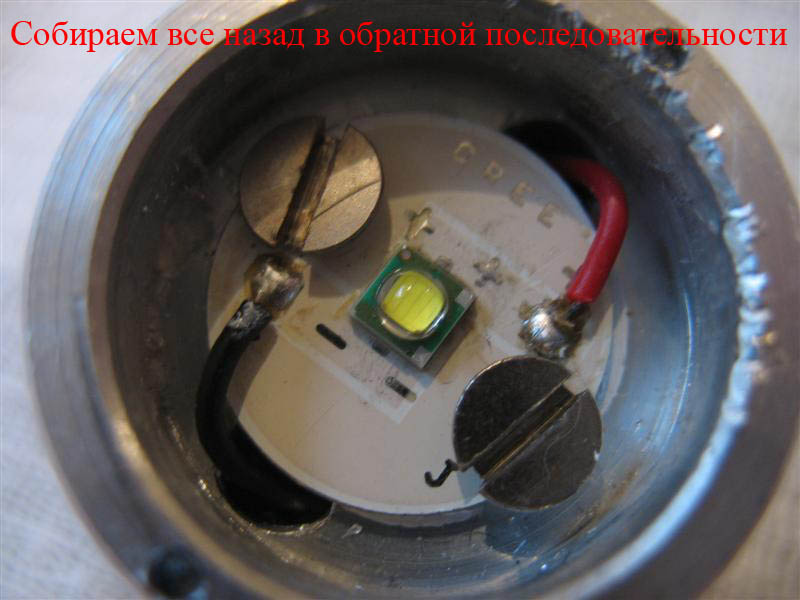

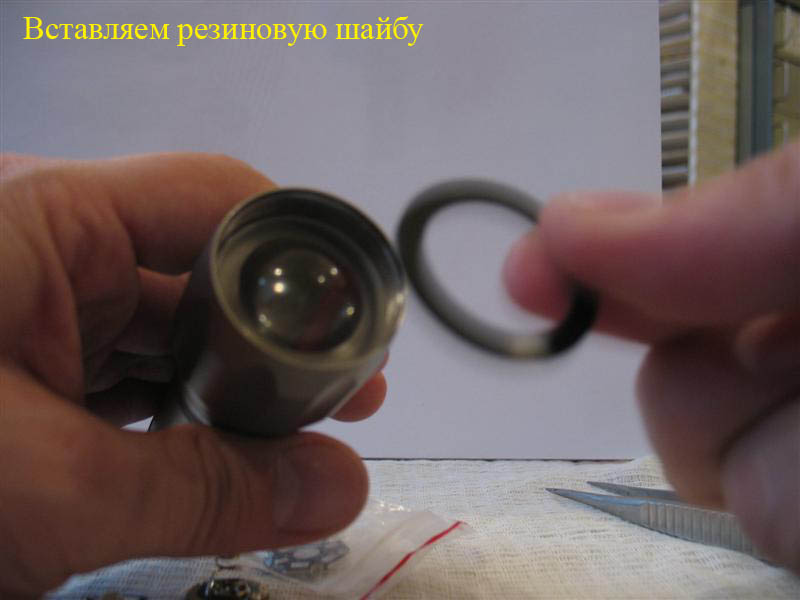

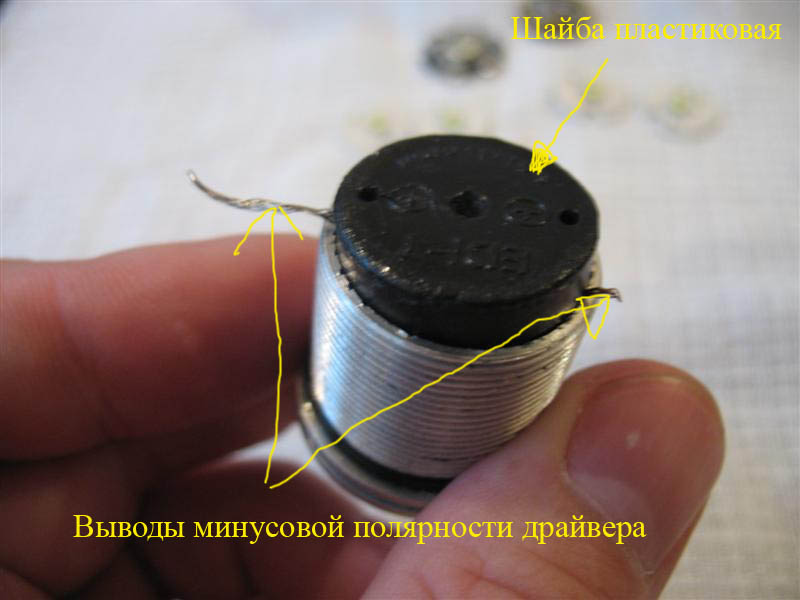

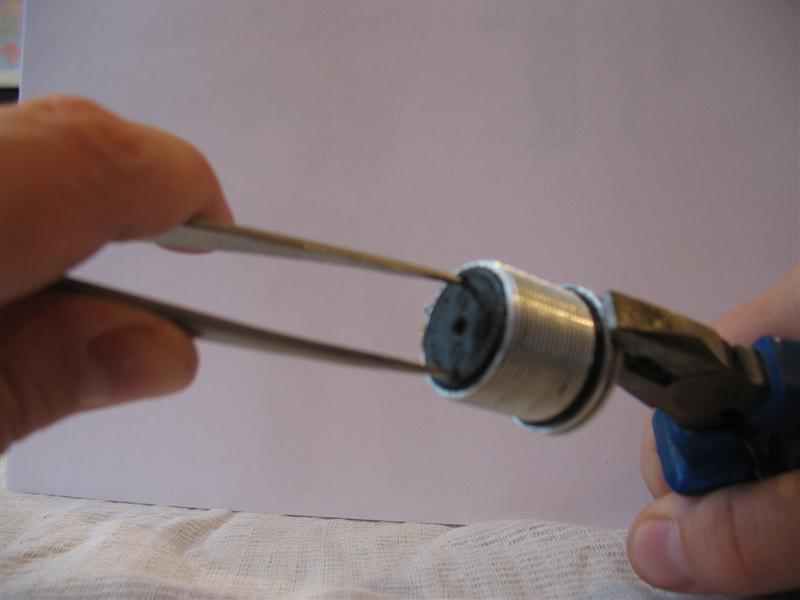

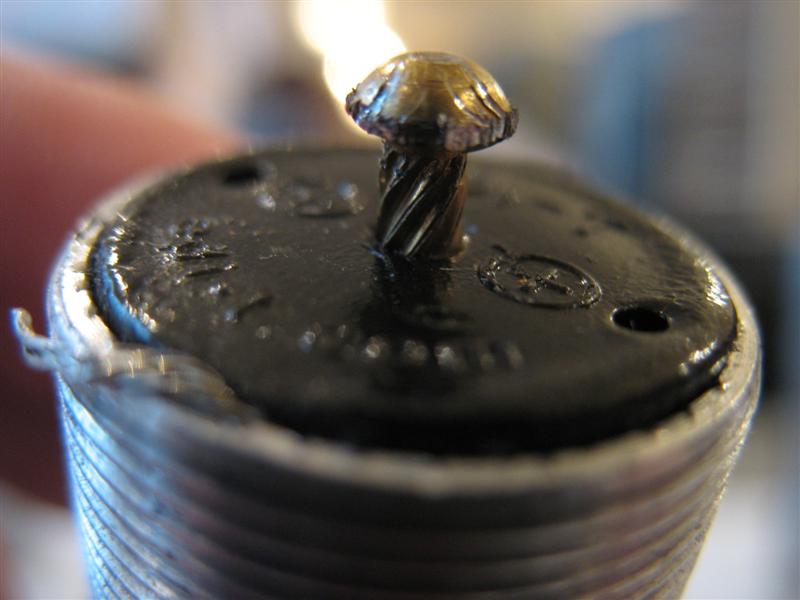

[ASA]

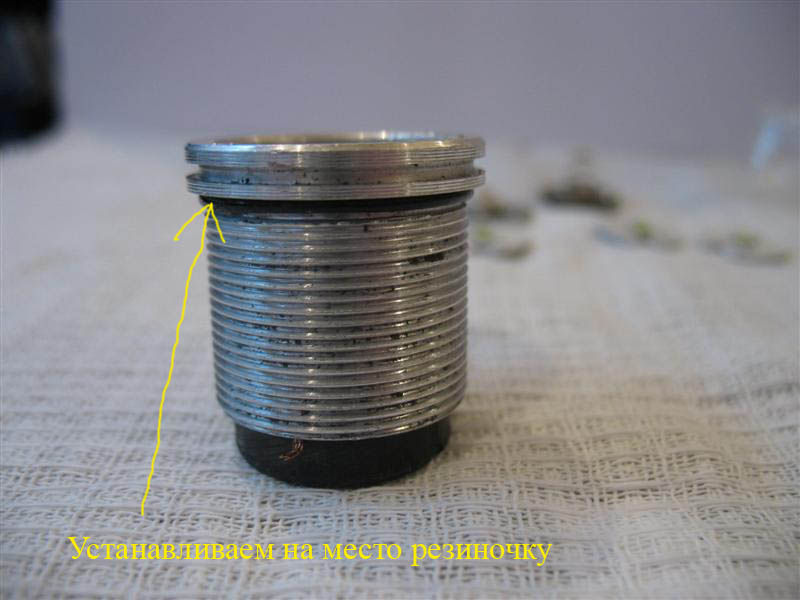

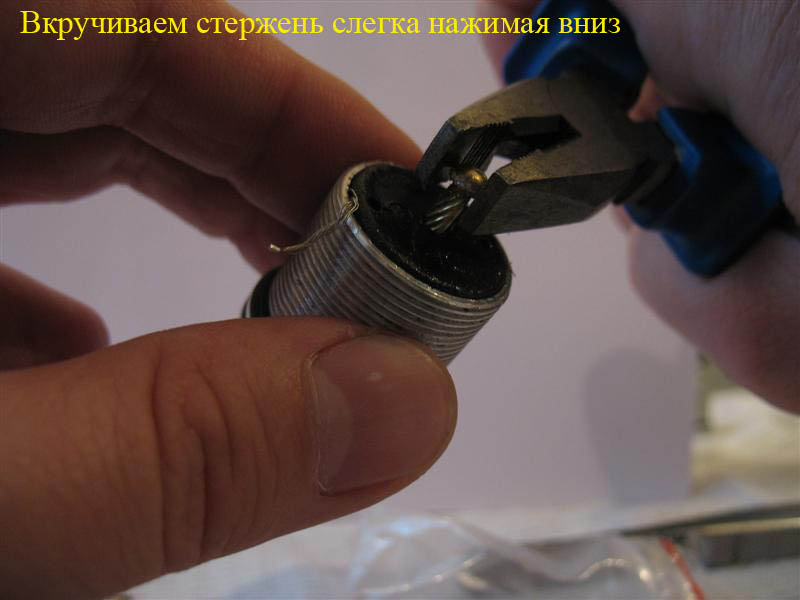

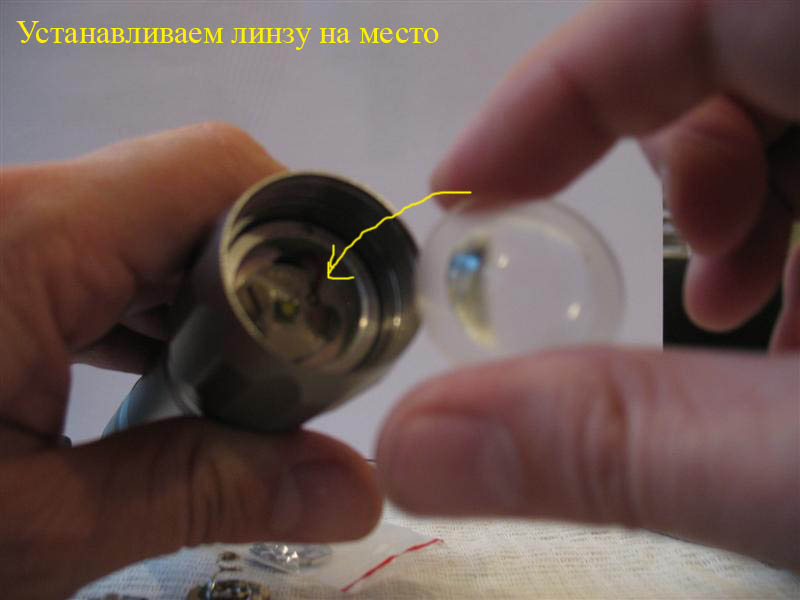

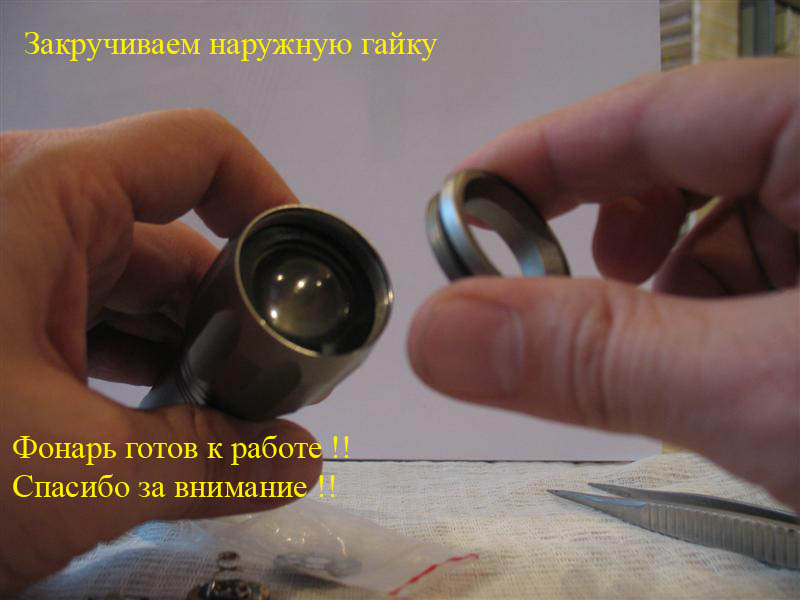

еще

[Bruce]

ASA,
Респект!!!

[ant]

Очень наглядно и детально.
А какие диод и драйвер были установлены взамен штатных? Что это дало? На сколько теперь хватает питания при наиболее ярком режиме работы? Обеспечивает ли он достаточную боковую засветку при использовании в качестве дальнего света (субъективно)?

[ASA]

ant,

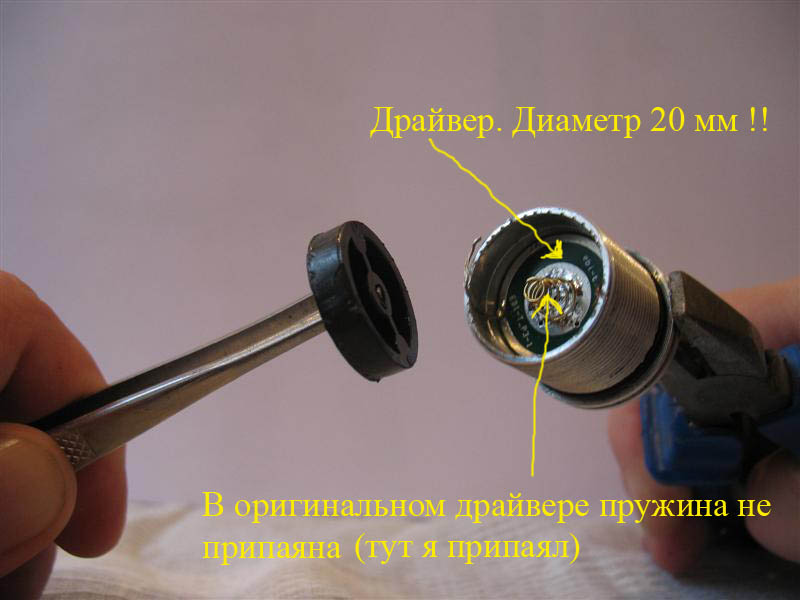

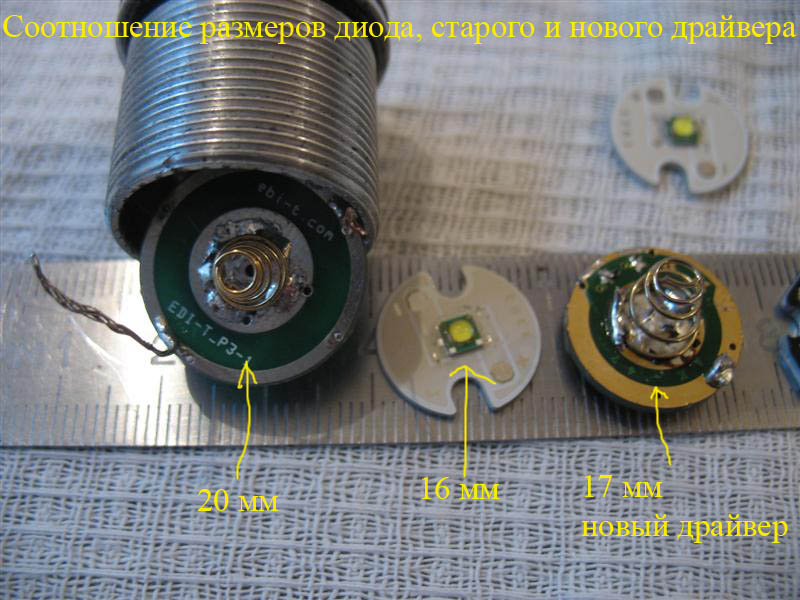

Драйвер я решил пока оставить остарый т.к. в такой корпус неободимо делать переходник для нового драйвера из-за его меньших размеров.

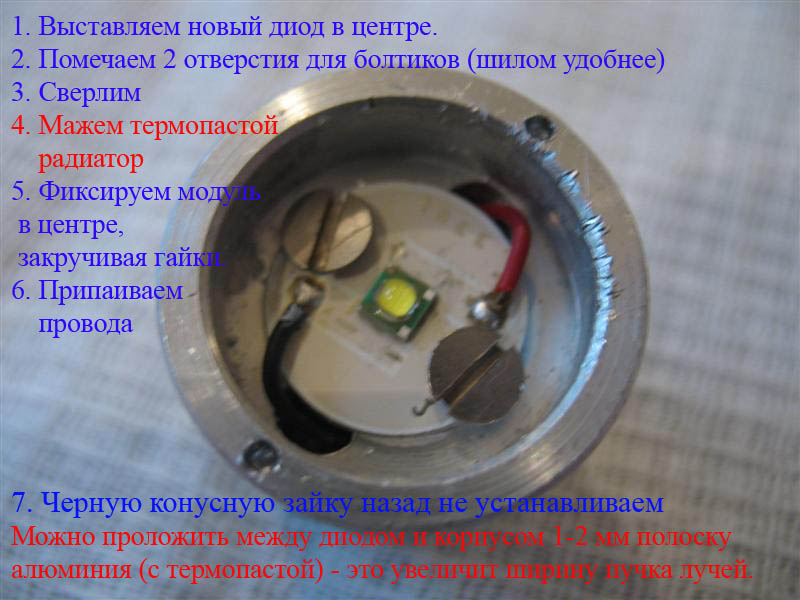

Боковая засвета увеличилась но незначительно т.к. параметры светодиода CREE Q5 (90 градусов линза, стоял родной) и CREE R5 (125 градусов линза, установлен новый) отличаются. Остальные параметры пока что не замерял..времение не было. Позже ..

П.С. для себя я этот фонарь уже давно списал со счетов как велосипедный из-за его особенностей фокусирования и формы пятна.

[rexen]

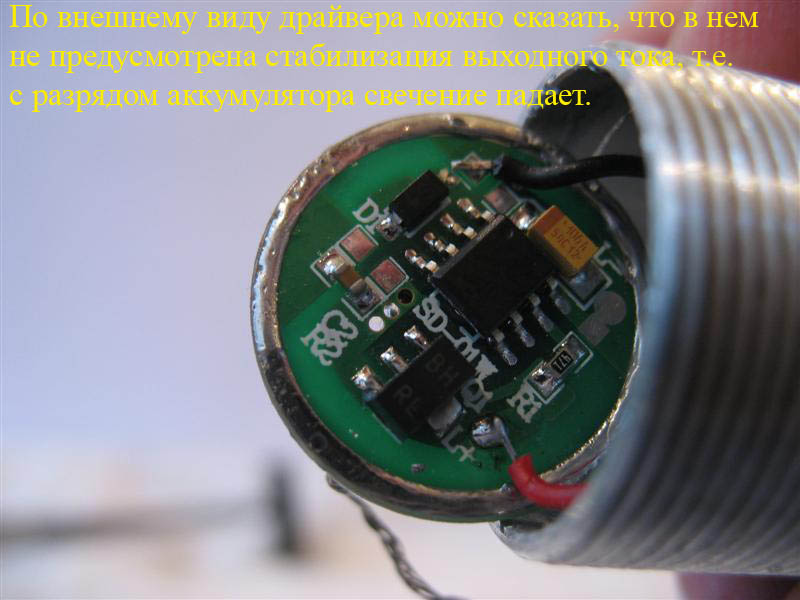

ASA, насчёт отсутствия стабилизации тока... ты в этом уверен?
А как же 4,2В со свежего акума? Светодиоду не поплохеет? А как же режимы?
Просто логика у драйверов разная бывает - некоторые высасывают акумы до последнего и моментально отключаются,
а некоторые при просадке до определённого уровня устраивают "100% duty cycle", вот диод и тускнеет пропорционально остатку заряда.
То, что нет катушки наталкивает на мысль, что там линейный стабилизатор.

[ASA]

rexen,
Уверен. хотя может быть я не правильно высказался насчет стабилизации. Я имел в виду, что выходная напруга на диод меняется пропорционально входной.
А по поводу "100% duty cycle" - так это вообще не стабилизатор. Тут скорее всего этот принцип и реализован. А тут на плате кроме микрухи ШИМа, двух кондеров, резюка и диода нету ничего...

П.С. Есть у меня на работе осциллограф Fluke 124. Вот как-нибудь после нового года, когда времени больше будет, сяду и посмотрю работу разных драверов..

[Игорек]

Саша ты молодец. Пускай твои фонари ," как В ночь на 25 октября (7 ноября) в 3 часа 30 минут к разводной части Николаевского моста подошёл крейсер «Аврора» и бросил якорь. Он осветил мост прожектором, после чего юнкерский караул обратился в бегство и судовые механики свели мост, в результате чего Васильевский остров получил кратчайшую связь с центром города. " Освятят велодвижение МТБ Донецка

[ASA]

Игорек,

Та шож ты там куриш ???!!! Поделись

[xbz06ee]

Читать оффтоп

ASA, та он в агрофирме работает. представляешь масштабы?

[ASA]

xbz06ee,

Читать оффтоп

Ага..кизячками козью ножку забивает и пыхтиииитттт

[Вожак]

У меня такой же, хотел бы сначала увидеть разницу а потом бы заморачиватся (потому что я думаю оно того не стоит).

[ASA]

Вожак,

А разница собственно в том что в моем фонаре (Эдит) стоял диод не Q5 даже а Q3 !! а разница в годах выпуска просто огромна - годы

К тому же если глянуть в даташ серии Q http://www.cree.com/products/pdf/XLamp7090XR-E.pdf, стр 2, 3 строчка (93,9) а потом заглянуть на стр. 8, 1-й график и зная мой макс ток потребления 650 мА. то исходя из тогож графика я нахжу цифру порядка 150 люмен на выходе.

После замены диода (вот ссылочка на его даташит http://www.cree.com/products/pdf/XLampXP-G.pdf стр 2 и 6) я имею ток 1,3 А и соответсвенно ок 420 люмен. Но у этого диода угол рассеивания больше намного (125 градусов по сравнению с кю5 95 градусов) т.е. стала видна боковая засветка. но и центральное пятно при этм сузилось и стало ярче и белее...

Вот такая моя арифметика.

П.С. сам жду полевых испытаний....

[Вожак]

Могу предоставить свой для сравнения.
И я не знаю какого года у меня фонарь!
Покупал в этом году у шторма, по идее не очень старый.

[ASA]

Вожак,

Я там же брал (читай внимательно заголовок моей темы ) , тока осенью прошлого и для сравнеия у меня есть еще один - в том кю5 стоит. Время нужно найти и ночью потестить

[эдуард]

Саша, а я спрошу немного по другому. Сколько стоит эта твоя работа. Ответь в личку. Очень заинтересован. Спасибо.
